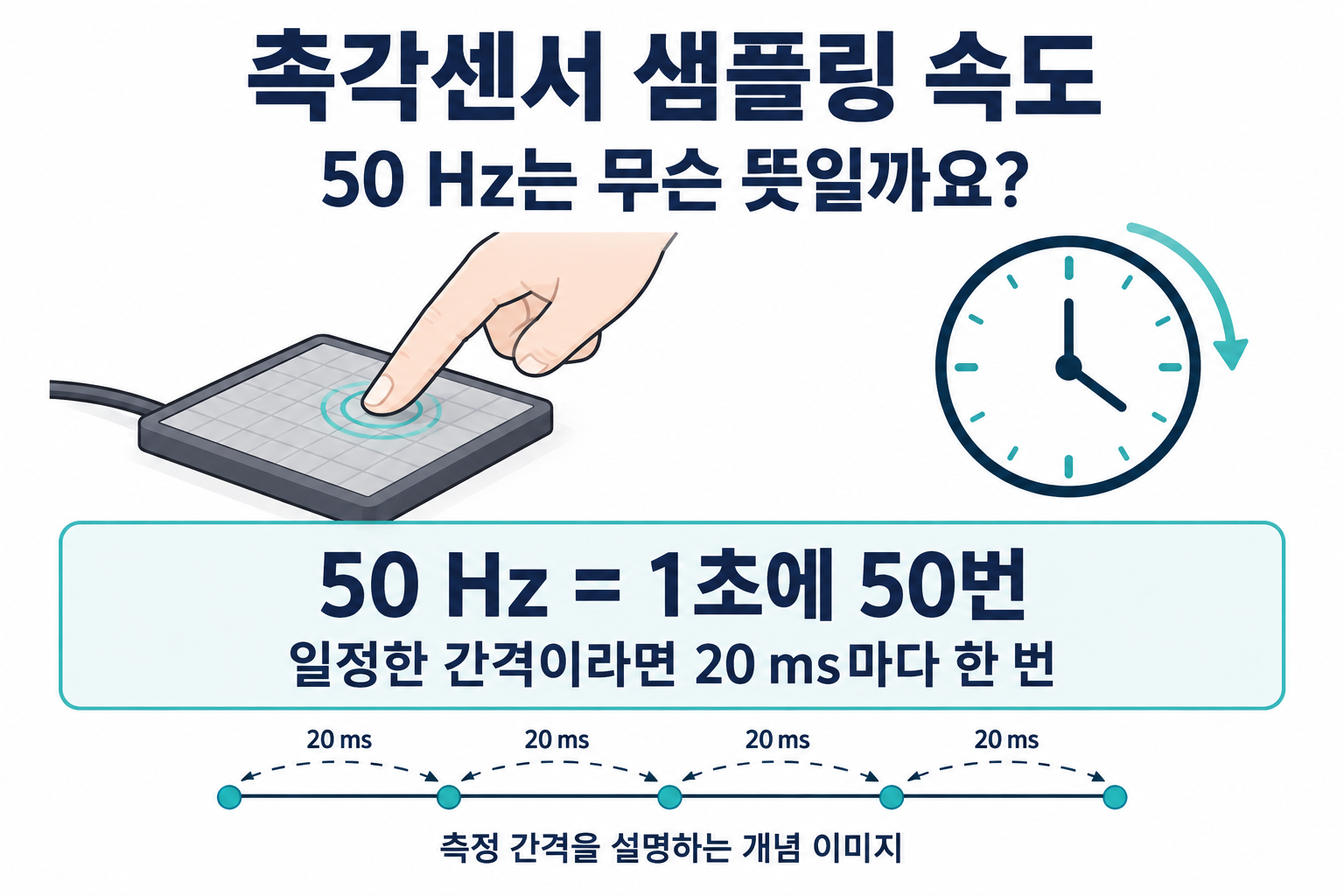

촉각센서 샘플링 속도, 50Hz는 무슨 뜻일까요?

촉각센서 사양표에서 50Hz라는 숫자를 본 적이 있나요?

샘플링 속도가 50Hz라는 것은 1초에 50번 값을 읽는다는 뜻입니다.

일정한 간격으로 측정한다면 한 번 읽고 다음 값을 읽기까지의 간격은 0.02초, 즉 20밀리초(ms)입니다.

다만 이것이 로봇이 0.02초 안에 반응한다거나, 힘을 그만큼 정확하게 측정한다는 뜻은 아닙니다.

이번 글에서는 샘플링 속도가 무엇인지, 촉각센서를 선택할 때 이 숫자를 어떻게 읽으면 되는지 알아보겠습니다.

리파인 Tashan 센서 - 포스 측정

샘플링은 일정한 순간의 값을 읽는 것입니다

물체가 센서를 누르는 힘은 시간에 따라 달라질 수 있습니다. 센서는 그 변화를 일정한 시점마다 읽어 데이터로 만듭니다. 이렇게 값을 읽는 것을 샘플링이라고 합니다.

동영상을 여러 장의 사진으로 나눠 보는 모습을 떠올리면 이해하기 쉽습니다. 사진 사이에 간격이 있듯, 측정값 사이에도 시간 간격이 있습니다. 다만 이는 이해를 위한 비유이며 센서의 실제 동작 방식이 카메라와 같다는 뜻은 아닙니다.

샘플링 속도는 이런 측정이 얼마나 자주 이루어지는지를 나타냅니다.

50Hz라면 측정 사이 간격은 얼마일까요?

계산은 간단합니다.

1초 ÷ 50번 = 0.02초 = 20ms

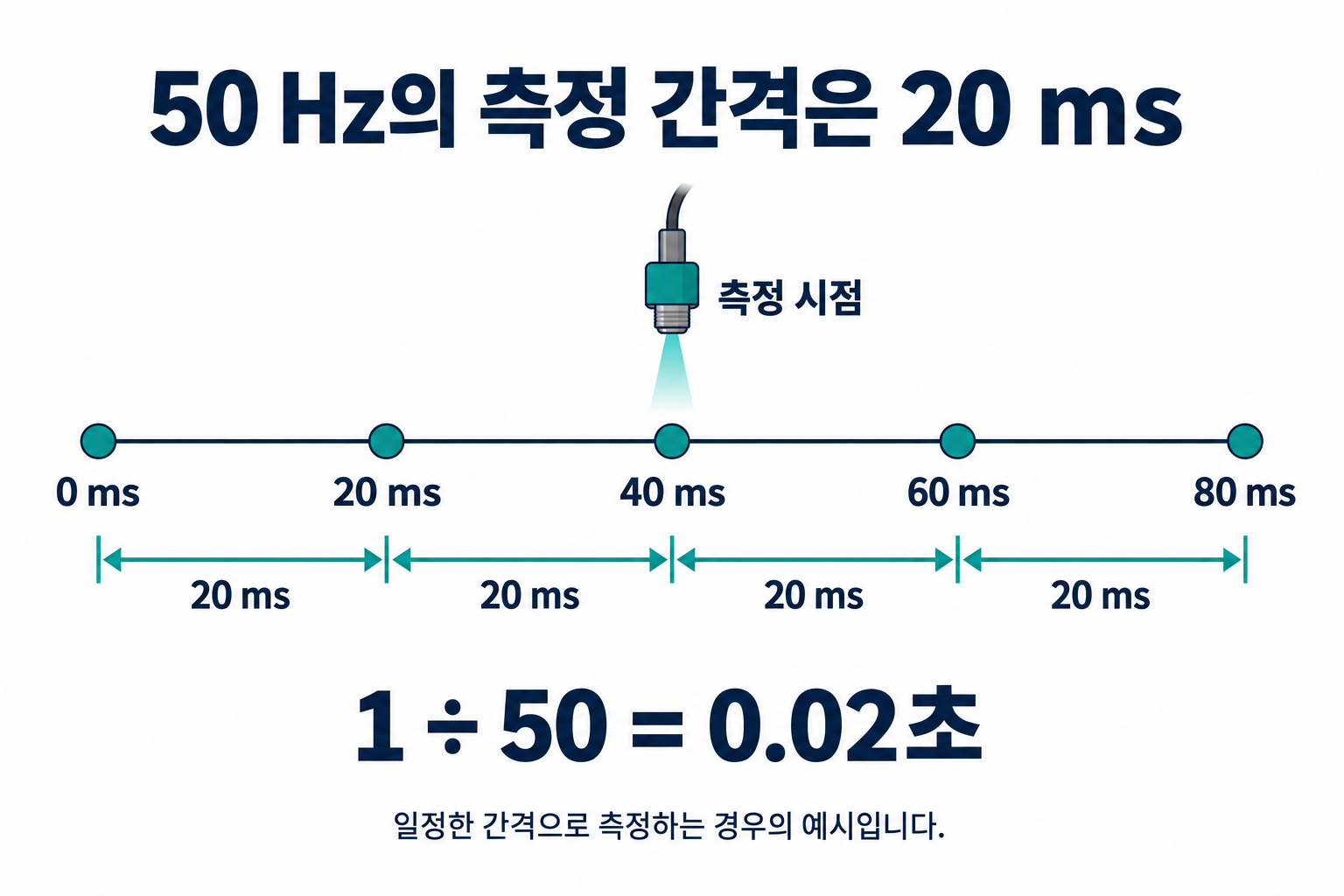

50Hz로 일정한 간격을 유지하며 측정한다고 가정한 개념도입니다. 실제 센서 기록이 아닙니다.

같은 방식으로 다른 속도도 비교할 수 있습니다.

위 표는 계산 예시이며 특정 제품의 선택 가능한 설정값을 나타내지는 않습니다.

샘플링 속도가 높아질수록 시간상 더 촘촘하게 값을 읽습니다. 반대로 낮아질수록 값과 값 사이의 시간 간격이 길어집니다.

리파인 Tashan 센서 - 무게 측정 (실시간)

천천히 누르는 것과 빠르게 톡 건드리는 것은 다릅니다

센서를 천천히 누르고 잠시 유지하는 상황을 생각해 보겠습니다.

힘이 비교적 천천히 변한다면 여러 측정값을 통해 그 흐름을 살펴볼 수 있습니다.

반면 센서를 짧게 톡 건드렸다가 떼면 힘이 빠르게 변합니다.

측정 간격에 비해 변화가 짧으면 가장 크게 눌린 순간을 놓치거나, 실제 변화의 모양을 충분히 기록하지 못할 수 있습니다.

예를 들어 20ms 간격으로 읽는 동안 그 사이에 짧은 변화가 생겼다가 끝나는 상황을 생각할 수 있습니다. 다만 실제 기록 결과는 센서의 반응 특성과 필터, 측정 시점에도 영향을 받습니다.

50Hz이면 모든 접촉을 확인할 수 있다거나 20ms보다 짧은 접촉은 무조건 사라진다고 단정할 수는 없습니다.

빠른 접촉 변화를 관찰하려면 샘플링 속도뿐 아니라 센서가 그 변화를 따라갈 수 있는지, 데이터 처리 과정이 짧은 변화를 어떻게 다루는지도 확인해야 합니다.

더 자주 측정하면 더 정확할까요?

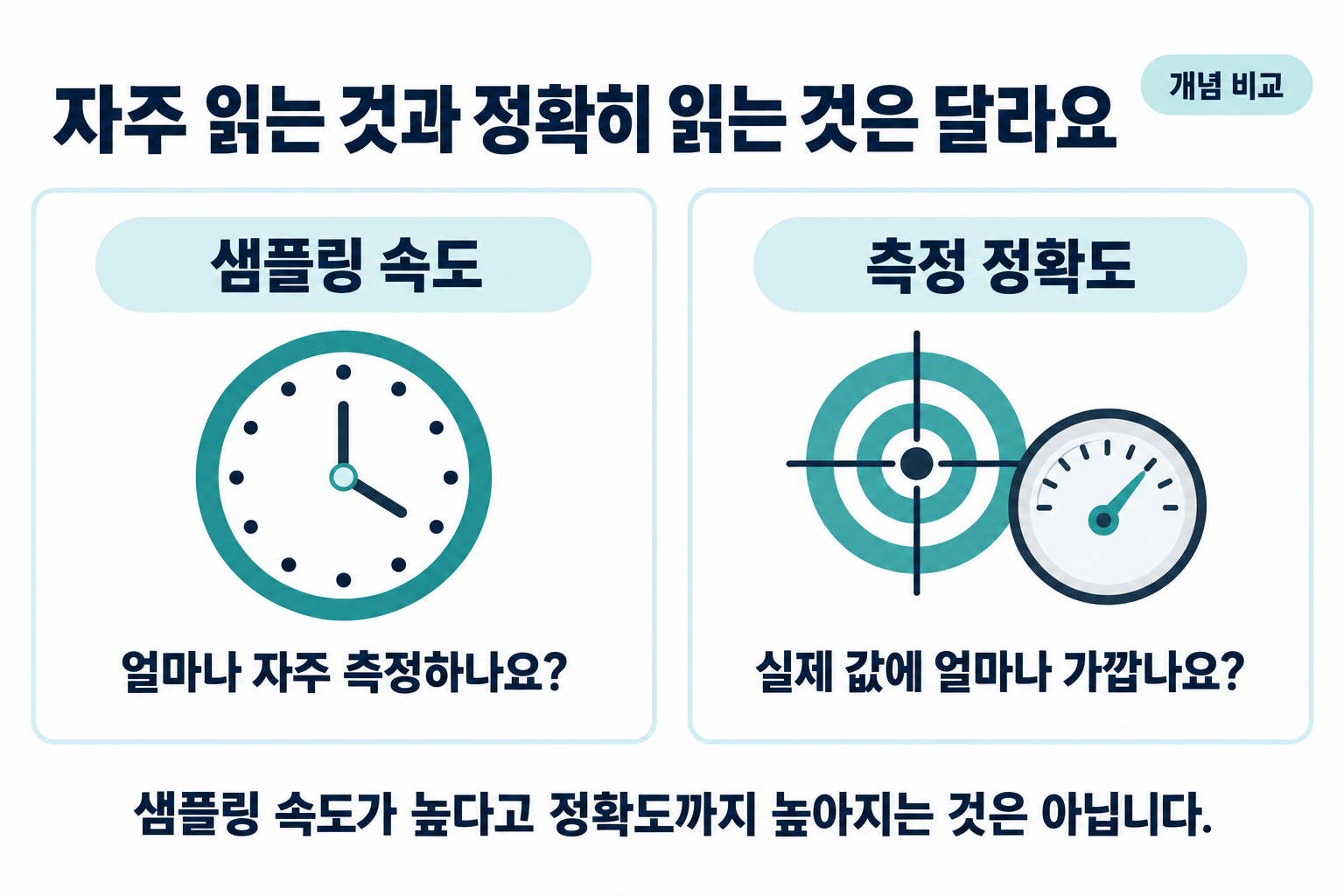

샘플링 속도와 측정 정확도는 서로 다른 질문에 답합니다.

- 샘플링 속도: 얼마나 자주 값을 읽는가?

- 측정 정확도: 읽은 값이 실제 값에 얼마나 가까운가?

같은 힘을 자주 읽는다고 해서 센서의 측정 오차가 자동으로 작아지는 것은 아닙니다. 빠르게 측정하는 센서라도 영점이나 설치 조건이 맞지 않으면 값에 오차가 생길 수 있습니다.

반대로 정확도가 좋은 센서라도 측정 간격이 길면 빠른 변화를 자세히 기록하기 어려울 수 있습니다.

따라서 센서 사양에서는 측정 속도와 정확도를 각각 확인하는 것이 좋습니다.

작은 힘의 변화를 구분할 수 있는지를 나타내는 분해능도 별도 항목입니다.

센서가 읽는 속도와 화면에 보이는 속도는 같을까요?

센서가 측정한 값은 통신을 거쳐 컴퓨터로 전달됩니다. 프로그램은 이를 저장하거나 그래프로 표시합니다.

이 과정에서 각 단계가 같은 속도로 작동한다고 가정해서는 안 됩니다.

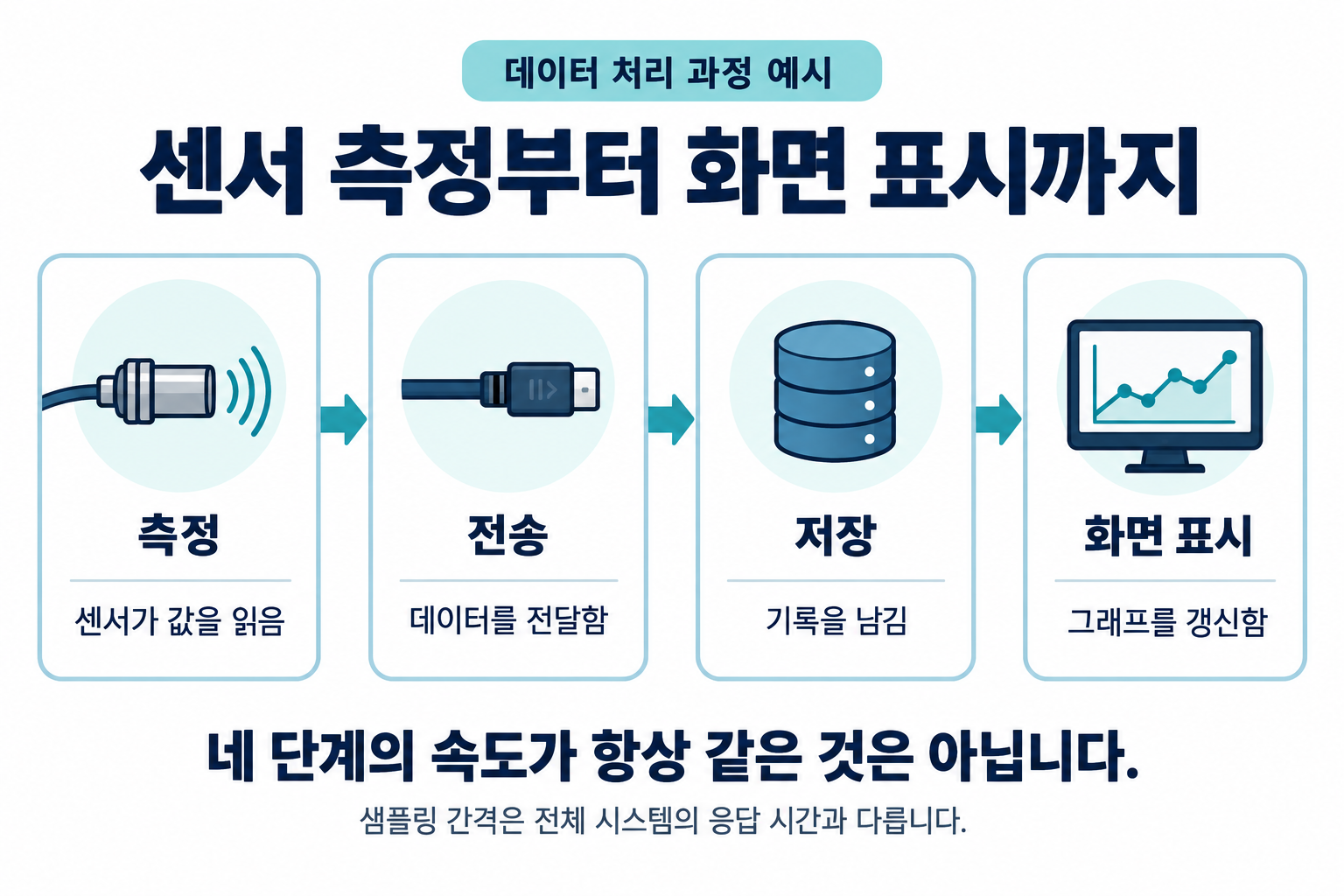

이해를 위한 처리 순서 예시입니다. 실제 프로그램에서는 저장과 화면 표시가 별도로 진행될 수도 있습니다.

센서는 자주 측정하지만 화면은 여러 값을 모아 갱신할 수 있습니다. 이 경우 화면이 느리게 바뀐다고 해서 센서도 같은 속도로 측정한다고 볼 수는 없습니다.

반대로 컴퓨터가 센서 값을 자주 요청하더라도 센서가 아직 새 값을 만들지 않았다면 같은 값을 다시 받을 수 있습니다.

50Hz의 20ms는 측정 간격에 대한 계산이지, 접촉부터 로봇 동작까지 걸리는 전체 시간은 아닙니다.

리파인 Tashan 센서 - 거리 측정

Tashan을 검토할 때는 어떤 조건을 전달하면 좋을까요?

리파인에서 취급하는 Tashan 촉각센서도 선택한 모델과 데이터 항목을 기준으로 확인해야 합니다.

리파인이 제공하는 TS-F-B 매뉴얼에는 샘플링 주파수가 50Hz 이상으로 표기돼 있습니다.

이는 모델별 자료의 한 항목이며, 모든 Tashan 모델이나 모든 출력 데이터에 같은 조건이 적용된다는 뜻은 아닙니다.

[TS-F-B 제품 매뉴얼](https://products.refind.kr/downloads/tashan/manuals/Tashan-TS-F-B-Manual.pdf)

앞서 계산한 20ms는 정확히 50Hz로 일정하게 측정하는 경우의 예시입니다.

실제 수신·저장 주기는 사용 구성에서 확인해야 합니다.

제품 검토 전에는 다음을 정리해 보세요.

1. 어떤 접촉을 관찰하나요?

천천히 누르는 실험인지, 짧게 부딪히는 변화를 보는 실험인지 알려주세요.

2. 어떤 결과가 필요한가요?

평균적인 힘을 보려는지, 가장 큰 힘이나 변화 과정을 기록하려는지 구분합니다.

3. 무엇을 기록하나요?

필요한 힘 성분과 센서 개수, 저장할 데이터 항목을 정합니다.

4. 어떤 환경에서 데이터를 받나요?

사용 프로그램과 통신 구성, 저장 방식을 함께 확인합니다.

실제 데이터를 받게 되면 시간 정보와 샘플 수를 살펴보고, 같은 값의 반복이나 빠진 구간이 있는지도 확인하는 것이 좋습니다.

컴퓨터가 받은 시각과 센서가 측정한 시각은 다를 수 있으므로 시간 정보의 기준도 확인해야 합니다.

촉각센서의 측정 속도는 가장 큰 숫자를 고르는 문제가 아니라, 관찰하려는 변화를 충분히 기록할 수 있는지 확인하는 문제입니다.

리파인에 실험 동작과 필요한 데이터, 사용 환경을 알려주시면 Tashan 모델별 사양과 데이터 수집 조건을 함께 검토해 드립니다.
