협동로봇(Collaborative Robot, Cobot)은 기존 산업용 로봇과 달리 사람과 같은 공간에서 안전 펜스 없이 작업하도록 설계된 로봇입니다.
하지만 “사람 옆에서 움직이는데 왜 안전한가?”라는 질문에 대해
막연히 “센서가 있어서”, “속도가 느려서”라고 답하는 것은 정확하지 않습니다.
협동로봇의 안전성은 제어 구조(Control Architecture)와
국제 안전 표준에 기반한 설계 철학에서 나옵니다.
이 글에서는 협동로봇이 안전한 이유를 기술 구조 관점에서 차분히 살펴보겠습니다.

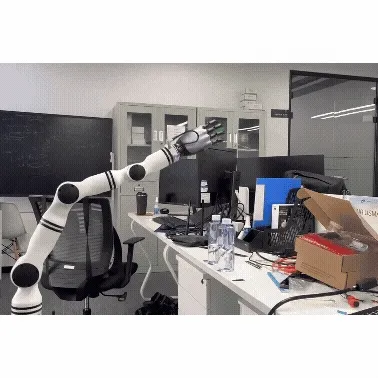

리파인 협동로봇 RM65 + ROhand
토크 제어(Torque Control): 힘을 직접 제어하는 구조

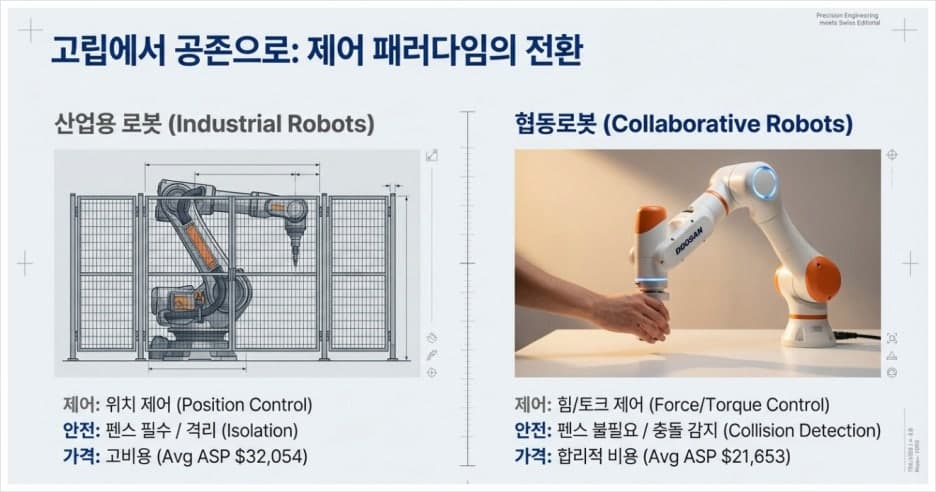

기존 산업용 로봇은 주로 위치 제어(Position Control) 기반입니다.
목표 위치에 얼마나 정확히 도달하는지가 핵심이었고,
외부와의 물리적 접촉은 최소화하거나 완전히 배제하는 구조였습니다.
반면 협동로봇은 토크 제어(Torque Control)를 기본 전제로 설계됩니다.
토크 제어란?
•
관절 모터의 출력 힘(토크)를 직접 제어
•
위치뿐 아니라 얼마나 세게 밀고 있는지를 실시간으로 관리
•
외부 힘이 가해지면 즉각적으로 반응
이 구조 덕분에 협동로봇은 사람이나 물체와 접촉했을 때
무리한 힘을 계속 가하지 않고 즉시 힘을 줄일 수 있습니다.

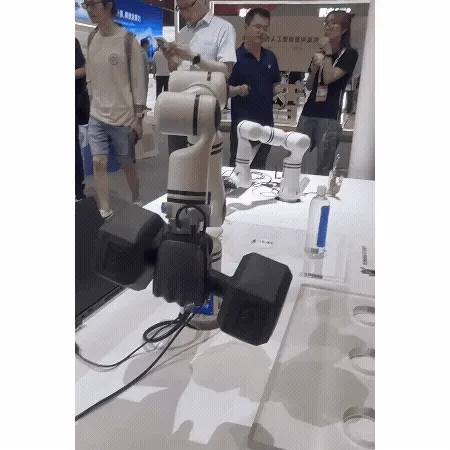

리파인 협동로봇 RM65 + ROhand
임피던스 제어(Impedance Control): ‘딱딱함’을 조절하다
토크 제어 위에서 동작하는 대표적인 안전 제어 기법이
임피던스 제어(Impedance Control)입니다.
임피던스 제어의 핵심 개념
로봇의 움직임을
질량(Mass) · 감쇠(Damping) · 강성(Stiffness) 모델로 표현
환경에 따라 로봇의 ‘딱딱함’을 조절
쉽게 말해,
사람이 가까이 있으면 → 부드럽게
정밀 작업 시에는 → 단단하게
동작하도록 제어하는 방식입니다.
이 제어 방식 덕분에 협동로봇은
예기치 않은 접촉 상황에서도
충격을 흡수하며 반응할 수 있습니다.

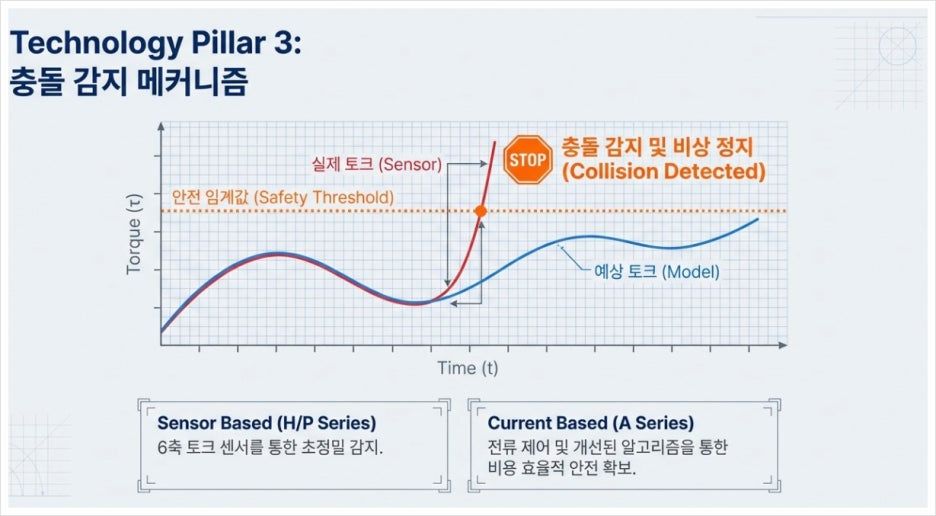

충돌 감지 메커니즘: 접촉을 ‘이상 신호’로 인식
협동로봇의 충돌 감지는 별도의 외부 센서만으로 이루어지지 않습니다.
주요 충돌 감지 방식
•
관절 토크 변화 감지
•
모터 전류 변화 분석
•
실시간 동역학 모델과의 오차 비교
즉, “이 관절이 이 상황에서 이만큼 힘을 쓰는 게 정상인가?”
라는 질문을 제어기 내부에서 항상 계산하고 있습니다.
이 값이 설정된 한계를 초과하면
•
즉시 감속
•
정지
•
반대 방향으로 힘 해제
와 같은 안전 동작이 실행됩니다.

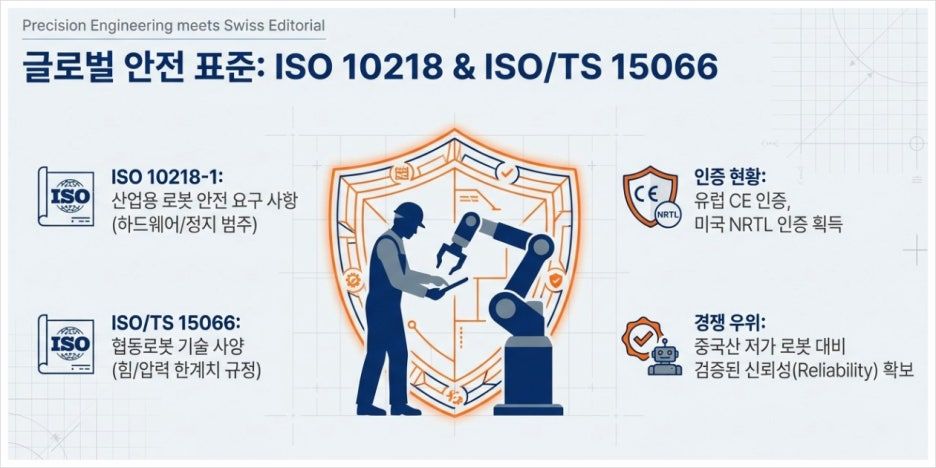

ISO 10218 & ISO/TS 15066: 안전의 기준이 되는 국제 표준
협동로봇의 안전성은 제조사마다 임의로 정의되는 것이 아니라,
국제 안전 표준을 기준으로 설계됩니다.
ISO 10218•
산업용 로봇 전반에 대한 기본 안전 표준
•
로봇 시스템 설계·설치·운용 전반을 규정
ISO/TS 15066•
협동로봇(Cobot)을 위한 추가 기술 사양
•
사람과 로봇 간 접촉 허용 조건을 수치로 정의
•
신체 부위별 허용 충격력·압력 범위 명시
이 표준에 따라 협동로봇은
•
속도 제한
•
힘 제한
•
접촉 시 에너지 제한
을 모두 만족해야만 “협동”이라는 명칭을 사용할 수 있습니다.
협동로봇 안전은 ‘단일 기능’이 아니라 ‘구조’다
협동로봇이 안전한 이유는 센서 하나, 기능 하나 때문이 아닙니다.
협동로봇 안전을 구성하는 구조
•
토크 제어 기반 하드웨어
•
임피던스 제어 알고리즘
•
실시간 충돌 감지 로직
•
국제 표준에 맞춘 설계 철학
이 모든 요소가 시스템 단위로 결합되어야 비로소 협동로봇은 안전해집니다.
협동로봇의 안전은 설계에서 결정된다
협동로봇은 “속도를 줄여서 안전한 로봇”이 아닙니다.
처음부터 사람과 함께 일하도록 설계된 로봇입니다.
그 안전성은 제어 방식에서 나오고
물리 모델에서 검증되며 국제 표준으로 보장됩니다.
협동로봇을 이해할 때 사양표보다
제어 구조를 먼저 봐야 하는 이유가 바로 여기에 있습니다.
